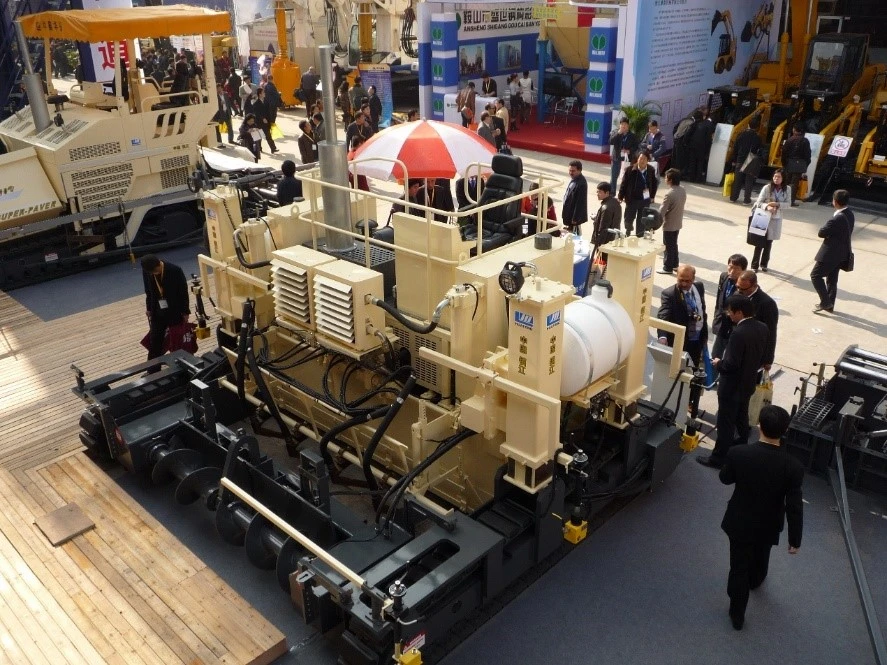

Beton Kayar Kalıp Makinesi

(Afrika'da)

Özellikler:

* :İsteğe bağlı olarak temel serme genişliği 2500mm veya 3500mm olup, serme genişliği 250mm veya 300mm aralıklarla genişletilebilir.

Müşteri tarafından gerçek inşaat gereksinimlerine göre özelleştirilir.

**:seçenek 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200rpm;

seçenek2--TAD850VE, Volvo160kW/2200rpm.

***:seçenek -QSB6.7-C260-30, Cummins, 194 kW/2200rpm

Tüm bilgiler ve özellikler baskı anında doğrudur ve önceden haber verilmeksizin değiştirilebilir.

Özellikler

一,Performans Özellikleri:

AHT4000/6000/8500/7500S beton döşeme makineleri, tam hidrolik tahrikli, gerçek zamanlı izleme ve kendi kendini teşhis etme yeteneklerine sahip merkezi bilgisayar kontrollü, otomatik tesviye ve izleme sistemleri ile tasarlanmıştır.

● GENEL BAKIŞ

Yüksek standartlara sahip bu yenilikçi, gelişmiş ve pratik makine, beton yol, meydan ve havaalanı kaldırımlarının yapımında kullanılan önemli bir özel ekipmandır.

●BETON SIKIŞTIRMA MEKANİZMASI

Destek tabakası ve beton yol döşenirken aynı anda yayma, kazıma, vibrasyon, sıkıştırma ve ekstrüzyon işlemlerinin eş zamanlı olarak yapılması.

●SAĞLAM MAKİNE TASARIMIave DAYANIKLI KALIP KALIBI

Makinenin sağlam tasarımı, zorlu saha koşullarında bile tutarlı yüksek çıkışlı beton döşeme ve hassas döşeme sonuçları garanti eder. Döşeme makinesi, 8,5 m (veya 9 m) metrik döşeme kalıpları serisiyle uyumlu olabilir. 3.0 m ila 8,5 m serisi, standart olarak bir aşınma tabanıyla gelir ve isteğe bağlı bir taç profiliyle donatılabilir.

●VERİMLİ MOTOR YÖNETİM SİSTEMİ

ECO modu ayarı, yakıt tasarruflu dizel tüketimi ve düşük gürültü emisyonlarını garantilemek için motor gücünü otomatik olarak güncel performans gereksinimlerine göre ayarlar.

●SON DERECE ESNEK BETON KAYDIRMA KALIP DÖŞEME

Beton kayar kalıp finişerleri, 3,1 m'den 8,5 m'ye kadar genişlikte ve 450 mm'ye kadar kalınlıktaki standart beton yol kaplamalarını hassas bir şekilde döşeyebilir.

●MÜKEMMEL ERGONOMİ VE KULLANIM

Ergonomik olarak tasarlanmış operatör platformu, kullanıcı dostu çalışma konsepti ve olağanüstü görünürlük sunarak operatörün işini kolaylaştırır. Tam hidrolik bağımsız tahrik, ekranlı mikro bilgisayar ve kendi kendini teşhis etme yeteneği. Çalışma konforu ve kolaylığı için akıllı kontrollerle ergonomik olarak tasarlanmıştır.

●YÜKSEK HASSASİYETLİ DİREKSİYON VE SÜRÜŞ SİSTEMİ

Yol virajlarında döşeme düzgünlüğünü, düzlüğünü ve pürüzsüzlüğünü garantilemek için otomatik tesviye ve izleme sistemleri. Son derece düzgün çalışma için akıllı kontrol sistemi ve kaymayı önleyici direksiyon sistemi, doğru beton döşemenin düzgünlüğünü garanti eder.

●TAM MODÜLER MAKİNE TASARIMI

Makinenin tamamen modüler tasarımı, kullanıcının gereksinimlerine göre yeni seçeneklerle esnek bir şekilde değişiklik yapmayı ve yükseltmeyi mümkün kılar. Kompakt boyutlar ve asgari düzeydeki yenileme gereksinimleri, finişerin kolayca yüklenebilmesini ve ekonomik bir şekilde taşınabilmesini sağlar. Yapılandırmaya bağlı olarak, dübel çubuğu yerleştirici veya salınımlı kiriş ve süper pürüzsüzleştirici, taşıma sırasında makineye takılı kalabilir.

Özellikler (9)

Motor

Volvo/Cummins su soğutmalı motor, güçlü, yüksek tork rezervi, düşük yakıt tüketimi, Avrupa çevre şartlarına uygun emisyon.

Titreşim Cihazı Süper yüksek frekans, güçlü titreşim, üst yüzey döşemesinin yüksek yoğunluğu

Otomatik Dengeleme Sistemi

Otomatik tesviye ve izleme sistemleri, asfalt yüzeyin düzgünlüğünü ve yolun düzgünlüğünü garanti eder.

Kazıma Plakası

Şekillendirme şablonuna gelen beton miktarının kontrolü, iki adet hidrolik silindir ile sağlanmakta olup, silindirler tamamen yukarı aşağı veya bağımsız olarak sola veya sağa doğru yukarı aşağı hareket edebilmektedir.

Seyahat Sistemi

İki hidrolik tahrikli paletli motor ve mikrobilgisayar kontrolü, önceden ayarlanmış sabit hızı, doğru düz çizgide gidişi ve virajlarda yumuşak direksiyon hakimiyetini garanti eder.

Mükemmel Ergonomik Tasarım ve Çalışma Konsepti

Ergonomik olarak tasarlanan operatör platformu, kullanıcı dostu çalışma konsepti ve olağanüstü görüş alanıyla operatörün işini kolaylaştırıyor.

Merkezi Yağlama

Merkezi yağlama otomatik olabilir. Yüksek sıcaklık ve tahrik bileşenlerine yağlama gresi yükleyin, aşınma süresini etkili bir şekilde uzatın, sabotaj ve beslemenin güvenilirliğini büyük ölçüde artırın.

STANDART VEYA İSTEĞE BAĞLI EKİPMAN

1. Hidrolik Vibratörler

Döşeme makinesi, hidrolik vibratörlere güç sağlamak için standart olarak 14 hidrolik bağlantıyla birlikte gelir (isteğe bağlı olarak 9 veya 24 mevcuttur)

2. Ayrı Yan Çubuk Ekleyiciler

Her iki tarafta bulunan yan bağlantı çubuğu ekleyicileri, bitişik yol döşemelerini döşemek için otomatik olarak bağlantı çubuklarını yerleştirir

3, Uzunlamasına Bağlantı Çubuğu Yerleştiricisi (Sadece AHT8500/ SF7500S için)

Döşemelerin boyuna birleşim yerlerinde birbirinden ayrılmasını önlemek için boyuna bağlantı çubukları otomatik olarak yerleştirilir.

4,İsteğe bağlı SÜPER PÜRÜZSÜZ

Yüksek kaliteli malzemeden üretilen süper pürüzsüzleştirici mükemmel yüzey kalitesini garanti eder

5,İsteğe bağlı Salınımlı ışın yerleştirici (Sadece AHT7500S için)

Makine durduğunda otomatik kaldırma fonksiyonuna sahip eksantrik tahrikli, ağır hizmet tipi salınımlı kiriş, beton kaplama yüzeyindeki tüm düzensizlikleri giderebilir.

6,İsteğe bağlı DBI ekleyici (Sadece AHT7500S için)

Makine gövdesine monte edilmiş geniş dübel çubuğu yerleştirici (DBI) (Sadece AHT7500S için) dübel çubuğunu tam olarak istenen konuma yerleştirebilen isteğe bağlı otomatik yerleştirme fonksiyonuna sahiptir.

AHT4000/6000/8500/7500S SERİSİ KAYDIRMALI KALIP PARKELERİNİN AVANTAJLARI

1. Performansa Göre Optimize Edilmiş Eco Modu Motor Yönetimi

ECO modu, optimum motor verimliliği, ekonomik dizel tüketimi ve düşük gürültü emisyonunu garantilemek için motor çıkışını performans gereksinimlerine göre otomatik olarak uyarlayabilir.

2.. Güçlü motor

Güçlü motoru, her zaman optimum güç ve tork aralığında etkili beton döşemeyi garanti eder.

3. Standartlaştırılmış İşletim Konsepti, Ergonomik Olarak Optimize Edilmiş, Açıkça Organize Edilmiş Kontrol Paneli

Son teknoloji ekranı ve net, dilden bağımsız sembolleri ile kontrol paneli, üretken saha operasyonlarını destekler. Çeşitli modellerde kullanılan standartlaştırılmış, kendini açıklayan çalışma konsepti daha iyi sinerji etkileri sunar.

4. Bakım ve muayene noktalarına kolay erişim, bakım gereksinimlerini en aza indirir.

5. Yüksek Kaliteli Makine Kontrol Sistemi ZJAR PAVING'in tescilli yazılımını kullanan yüksek kaliteli makine kontrol sistemi, hem çalışma güvenliğini hem de kayar kalıplı finişerin uygulama yelpazesini artırır.

6. SERVİS TANILAMA SİSTEMİWIDIAG

Standart arayüzlü servis teşhis sistemi ZJAR PAVER, teknisyenlerin arızaları doğrudan yerinde ve hızlı bir şekilde gidermelerine olanak sağlıyor.

7. Enine Eğim Kontrol Sistemi

ARAN'ın geliştirdiği yenilikçi elektronik enine eğim kontrol teknolojisi, makinenin tepki süresini önemli ölçüde azaltarak istenilen serme efektinin elde edilmesini sağlıyor.

8. Hız Ayarı (Makine yürüyüşü ve hız regülasyonu)

Her bir palet ünitesinin bilgisayar destekli hız ayarı, virajlarda asfaltlama yaparken bile teknik özelliklere tam olarak uyulmasını sağlar.

9. Taşıma Sırasında Hızlı Dönüşüm ve Kolay Taşıma

Taşıma sırasında finişerin dönüştürülmesi için gereken minimum çaba, işletme maliyetini azaltır. Manevra kabiliyeti ve kompakt makine boyutları, taşımayı kolaylaştırır.

Uygulama Sahneleri:

Meydan ve Havaalanı İnşaatının Sahneleri

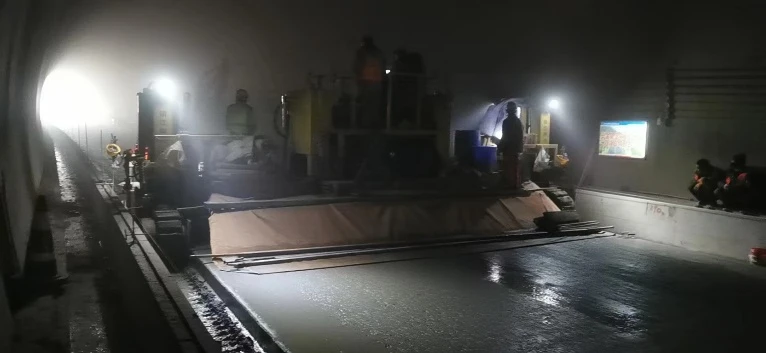

SahnelerYolVeTünelYapı

Çok kısa bir sürede, yüksek yoğunluklu bir inşaatla beton yol döşeme işi hızla tamamlandı.

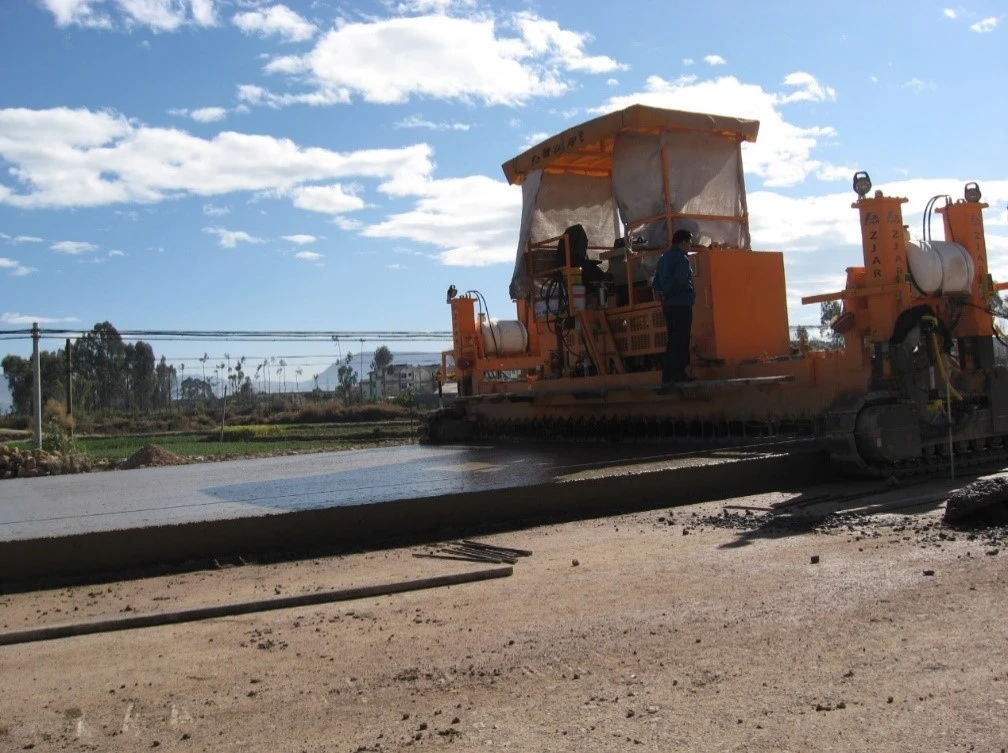

Düzgün yüzeyli ve iyi sıkıştırılmışlığa sahip kayar kalıplı döşeme

İyi ve temiz köşe ve kenar ile tek adımda şekillendirme

Otomatik tesviye sistemi ile hassas çalışma, kaldırım yüzeyinin mükemmel düzgünlüğünü sağlar.

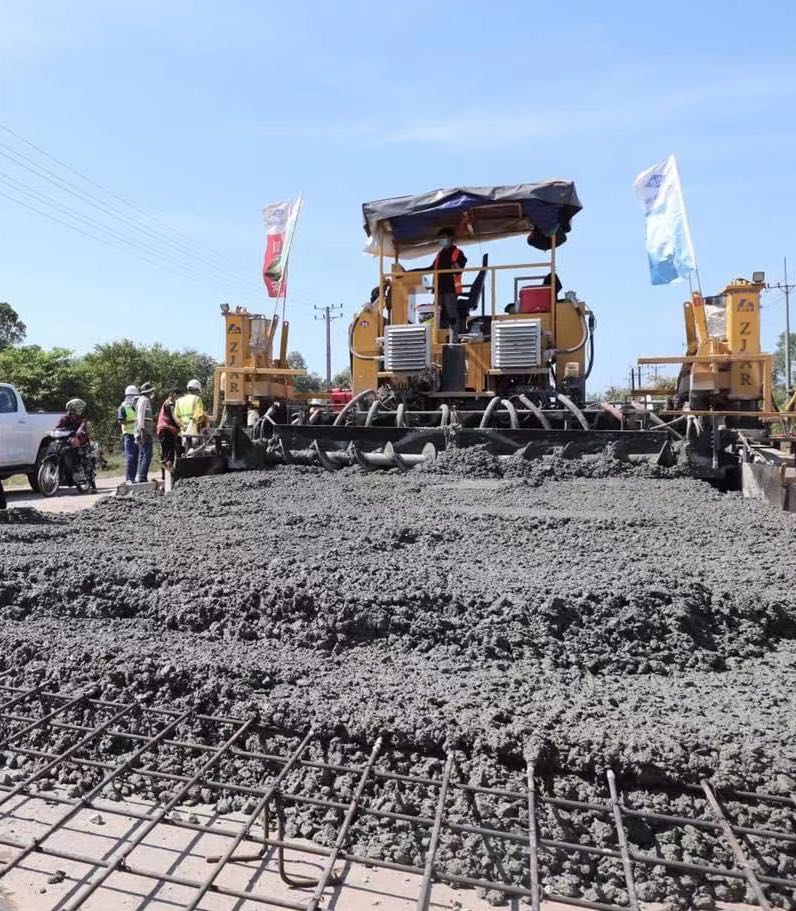

Güneydoğu Asya'nın birçok bölgesinde beton yolların içine çelik hasır yerleştirilmesi zorunludur.

Bazı projelerde, beton kalıplara uzunlamasına bağlantı çubuklarının yerleştirilmesi gerekir; bu çubuklar ayrıca elle de önceden yerleştirilebilir.

Çekme çubuklarının otomatik olarak yerleştirilmesi mekanizmasının uygulanması

WçalışmaPilke:

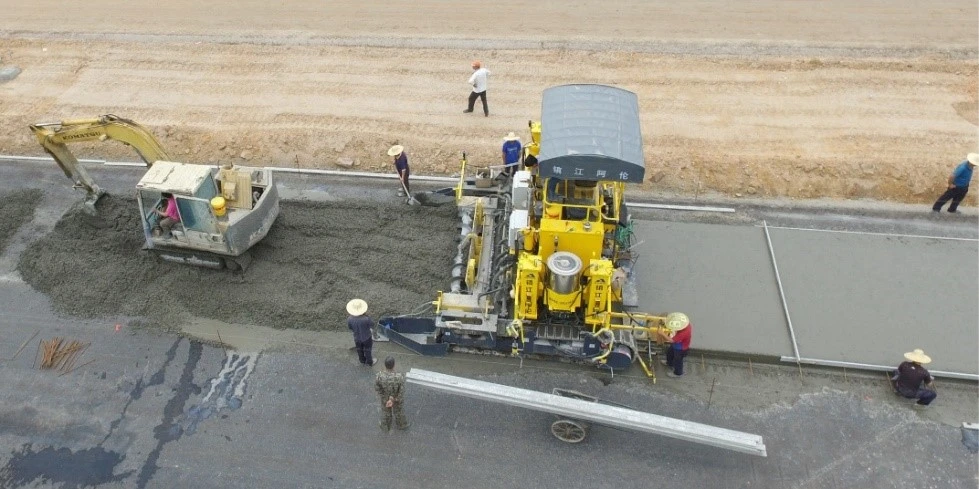

Beton kamyonu, yayıcının önüne beton karışımı döker; Döşeme makinesi belirli bir hızda ileri doğru hareket eder; Çalışma mekanizması çalışmaya başlar. Vida yayıcı, biriken betonu sol ve sağ yönlere ayırır ve kazıyıcının önüne eşit şekilde dağıtır. Yüksekliği hidrolik olarak ayarlanabilen geçici kazıma plakası, çimento betonunu gerekli ön döşeme kalınlığına kadar kazır. Frekans dönüştürücü eklentili titreşim çubuğu, karıştırma sırasında betona karışan havayı dışarı atmak ve ardından gözenekleri gidermek için belirli bir frekansta titreşir.

İşe başlama

Güneydoğu Asya'da kentsel yol inşaatı, yol kaplamasının yarısının sırasıyla asfaltlandığı yerler.

Kamboçya'da

İnşaat kalitesinin ve iş verimliliğinin büyük ölçüde iyileştirilmesi yerel sahiplerden büyük övgü aldı

Filipinler, Puerto Princess'ta 1. Sınıf Otoyol

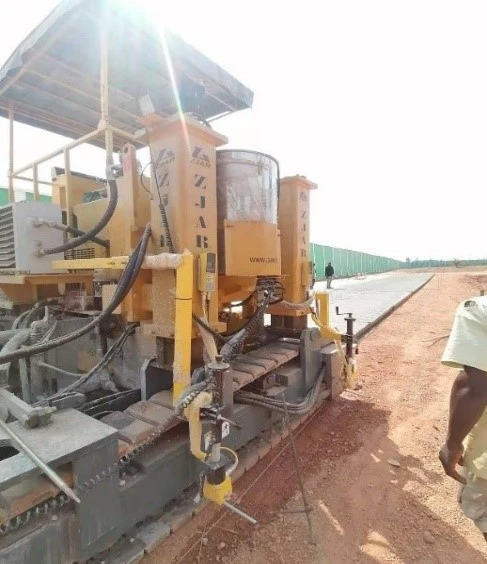

Afrika'da Nijerya, Madagaskar, Senegal ve Mauritius'ta inşaat sahneleri

Koordineli asfaltlama çalışması, yüksek iş verimliliği sağlar

Yol döşemesi yapımında, engellerden kaçınmanız gerekiyorsa, yeniden döşemeyi tamamlamak için birkaç basit beton kalıba ihtiyaç vardır.

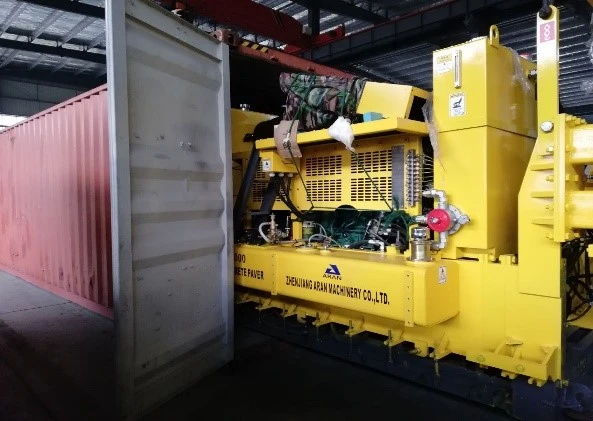

Deniz Taşımacılığında İki Yükleme Seçeneği:

Paletli palet gibi büyük parçaların çıkarılmasına gerek yoktur; tüm makine flat rack konteyner içerisinde sevk edilir; şantiyeye taşınırken, yukarıdaki resimde görüldüğü gibi az sayıda aksesuar takılarak çalıştırılabilir.

Paletli yolu bağımsız küçük parçalara ayırın ve sırasıyla konteynere koyun. Çalışma alanına teslim edildiğinde, inşaata konulmadan önce çok fazla çalışma yapılması gerekir.

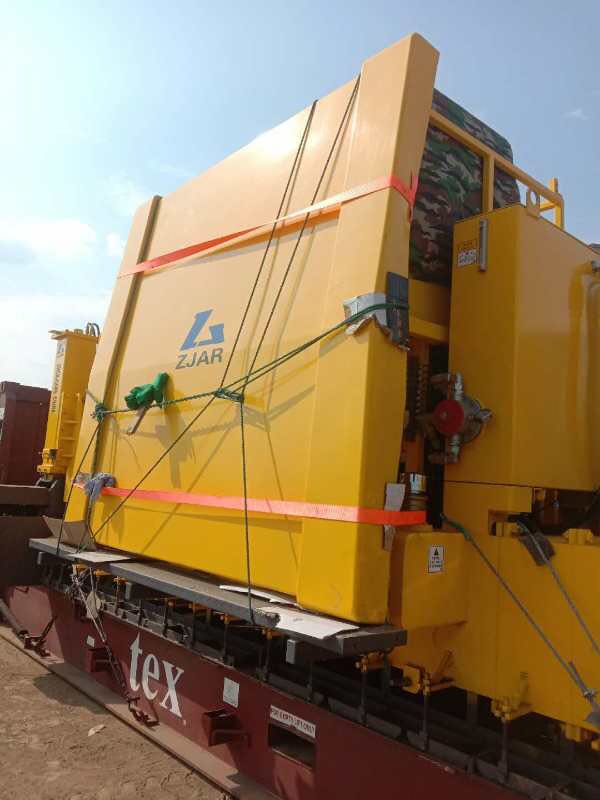

Karayolu taşımacılığına yönelik yükleme:

Kara taşımacılığı için mal yükleme: Paver'ı platform treylerine kaldırın

Finişerinizi yan tarafa monte edilmiş özel yürüme destek çerçevesinden platform treylerine sürün.

Platform treyler ile uzun mesafe karayolu taşımacılığı

ISO Belgelendirme

CE Belgelendirme

Satış sonrası servis:

ARAN Şirketi, işbirliği, entegrasyon ve yeniden yapılanma yoluyla teknik gücünü kapsamlı bir şekilde iyileştiriyor ve yeni bir sıçrama geliştirme mekanizması oluşturuyor.

ARAN şirketi, "Kullanıcılar için Değer Yaratma" kurumsal konseptine uygun olacak ve Zhenjiang Aran Makine Co., LTD'nin yeni bir sıçrama yapması için temel rekabet gücünü artıracaktır.

Ürün Satış Sonrası Hizmet Taahhüdü

Üretici, ödeme yapıldıktan sonra 12 aylık bir süre boyunca ekipmanın kalitesini garanti edecektir (normal tüketim, motor parçaları ve sarf malzemeleri hariç). Garanti süresi içinde, Satıcı ekipmanın çalışmasını tam olarak garanti edecektir. Garanti süresi içinde, ekipmanın çalışması sırasında herhangi bir kalite arızası veya hasarı meydana gelirse, Satıcı aynı yedek parçaları kendi masrafıyla hava yoluyla kullanıcıya teslim edecektir.

Beton parke taşı satıldıktan sonra, son kullanıcıların talebi üzerine 15 günlük bir süre boyunca kurulum, devreye alma ve teknik eğitim için yurtiçi veya yurtdışı mobil servis istasyonundan profesyonel bir servis mühendisi ücretsiz olarak sahaya gönderilecektir. Profesyonel servis personelinin çalışma sahasına gidiş-dönüş uçak bileti ve yerel ulaşım masrafları kullanıcı tarafından karşılanacaktır. Ayrıca, devreye alma ve teknik eğitim tamamlandıktan sonra Alıcının projesi için ek teknik hizmetler gerekirse, Satıcı servis mühendisinin kalış süresini uzatmasını veya sahayı ziyaret etmesini ayarlayacaktır.

Şirket, ürünleri optimize etmeye ve bir servis garantisi sağlamaya devam edecektir. Alıcının servis talebi bildiriminin alınması üzerine, ilgili tedavi yöntemini ortaya koymak için 24 saat içinde yazılı bir cevap sunulacak ve parçalar en kısa sürede hava veya ekspres teslimatla Kullanıcının sitesine gönderilecektir, böylece yurtdışındaki kullanıcılarımız ömür boyu teknik servis ve yedek parça temininden yararlanabilirler.

Üretim Süreci ve İmalat için Kalite Güvencesi

"Kullanıcılar İçin Her Şey" ilkesine bağlı kalarak şirket, kullanıcı ihtiyaçlarına göre ekipman özelleştirme hizmetleri sunmaktadır. Gelişmiş yabancı teknolojiye dayalı olarak, yol yapımının gerçek yerel koşullarıyla birleştirilen Zhenjiang Aran, ürün tasarımını sürekli olarak iyileştirmiş ve mükemmelleştirmiş ve bir dizi asfalt ve karıştırma ekipmanı ürün grubu geliştirmiştir. Bu arada şirket, yeni tip yol yapım ürünleri geliştirme becerilerinde de ustalaşmıştır. Lider teknolojisi, yenilikçi ruhu, güvenilir kalitesi ve hizmet garantisiyle Zhenjiang Aran artık ürünlerini dünya çapında pazarlamaktadır. Zhenjiang Aran, Çin, Afrika, Doğu Avrupa, Hindistan, Latin Amerika, Orta Doğu, Rusya ve Güneydoğu Asya'da dünya için güzel bir gelecek inşa etmeye yardımcı olmaktadır.
